بررسی جامع دوربین صنعتی Hikrobot MV‑CH089‑10GM/G

مقدمه: نقش حیاتی دوربین‌های صنعتی در اتوماسیون مدرن

در دهه‌های اخیر، اتوماسیون صنعتی با سرعتی چشمگیر در حال تحول است. کارخانه‌ها، خطوط تولید، سیستم‌های لجستیکی و حتی صنایع پزشکی برای افزایش دقت، سرعت و کاهش خطای انسانی به فناوری‌های پیشرفته متکی شده‌اند. در قلب بسیاری از این سیستم‌ها، فناوری بینایی ماشین (Machine Vision) قرار دارد؛ فناوری‌ای که با استفاده از دوربین‌های صنعتی، امکان مشاهده، تحلیل و تصمیم‌گیری خودکار را برای ماشین‌ها فراهم می‌کند.

در سیستم‌های بینایی ماشین، دوربین صنعتی مهم‌ترین بخش سخت‌افزاری محسوب می‌شود. این دوربین‌ها تصاویر دقیق و باکیفیت از محصولات، قطعات یا محیط صنعتی تهیه می‌کنند و سپس نرم‌افزارهای پردازش تصویر این داده‌ها را تحلیل می‌کنند تا وظایفی مانند کنترل کیفیت، تشخیص عیب، اندازه‌گیری دقیق، خواندن بارکد یا هدایت ربات‌ها انجام شود.

یکی از دوربین‌های محبوب در حوزه بینایی ماشین، دوربین Hikrobot MV‑CH089‑10GM/GC است. این دوربین که در سری CH شرکت Hikrobot قرار می‌گیرد، به دلیل رزولوشن بالا، کیفیت تصویر مناسب، پشتیبانی از GigE و طراحی صنعتی، در بسیاری از پروژه‌های اتوماسیون مورد استفاده قرار می‌گیرد.

در این مقاله به بررسی کامل این دوربین می‌پردازیم. مشخصات فنی، فناوری سنسور، عملکرد تصویربرداری، قابلیت‌های ارتباطی، کاربردهای صنعتی و تفاوت نسخه‌های مختلف این دوربین را به‌طور کامل بررسی خواهیم کرد.

آشنایی با برند Hikrobot

قبل از بررسی خود دوربین، بهتر است نگاهی کوتاه به شرکت Hikrobot داشته باشیم.

Hikrobot یکی از زیرمجموعه‌های شرکت Hikvision است که به طور تخصصی در حوزه بینایی ماشین، رباتیک صنعتی و سیستم‌های اتوماسیون فعالیت می‌کند. این شرکت طی سال‌های اخیر به یکی از بازیگران مهم بازار جهانی Machine Vision تبدیل شده و محصولات آن در بسیاری از صنایع استفاده می‌شود.

محصولات اصلی Hikrobot شامل موارد زیر هستند:

• دوربین‌های صنعتی Area Scan
• دوربین‌های Line Scan
• لنزهای صنعتی
• سیستم‌های پردازش تصویر
• اسکنرهای صنعتی
• ربات‌های لجستیکی

دوربین MV‑CH089‑10GM/GC یکی از مدل‌های محبوب در دسته GigE Area Scan Camera این شرکت محسوب می‌شود.

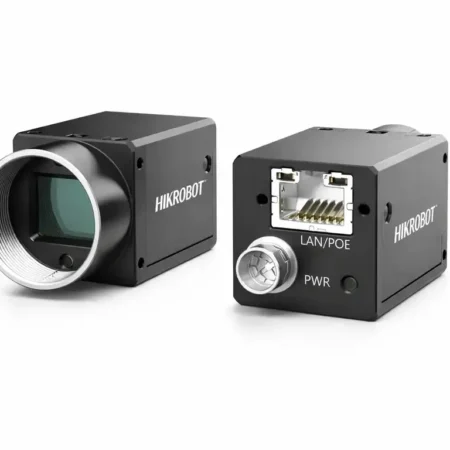

معرفی دوربین صنعتی MV‑CH089‑10GM/GC

دوربین MV‑CH089‑10GM/GC یک دوربین صنعتی 8.9 مگاپیکسلی با سنسور CMOS و شاتر گلوبال است که برای کاربردهای بینایی ماشین طراحی شده است.

این دوربین در دو نسخه ارائه می‌شود:

• MV‑CH089‑10GM → نسخه مونوکروم
• MV‑CH089‑10GC → نسخه رنگی

مشخصات کلیدی این دوربین شامل موارد زیر است:

• رزولوشن: 4096 × 2160 پیکسل
• سنسور: Sony IMX267
• اندازه سنسور: 1 اینچ
• اندازه پیکسل: 3.45 میکرومتر
• حداکثر فریم‌ریت: 13.7 فریم بر ثانیه
• اینترفیس ارتباطی: Gigabit Ethernet
• نوع شاتر: Global Shutter
• اتصال لنز: C‑Mount

این مشخصات باعث شده این دوربین برای کاربردهایی که نیاز به تصاویر دقیق با رزولوشن بالا دارند، گزینه‌ای بسیار مناسب باشد.

سنسور تصویر Sony IMX267

یکی از مهم‌ترین نقاط قوت این دوربین استفاده از سنسور Sony IMX267 است.

این سنسور از سری Sony Pregius بوده و به طور خاص برای کاربردهای صنعتی طراحی شده است. سنسورهای Pregius به دلیل کیفیت تصویر بالا، نویز کم و سرعت مناسب در بسیاری از دوربین‌های حرفه‌ای Machine Vision استفاده می‌شوند.

ویژگی‌های مهم این سنسور عبارتند از:

• فناوری CMOS
• شاتر گلوبال
• رزولوشن 8.9 مگاپیکسل
• اندازه سنسور 1 اینچ
• پیکسل 3.45 میکرومتر

ترکیب این ویژگی‌ها باعث می‌شود سنسور بتواند تصاویر دقیق با جزئیات بالا تولید کند.

اهمیت Global Shutter در کاربردهای صنعتی

یکی از ویژگی‌های کلیدی این دوربین استفاده از Global Shutter است.

در بسیاری از دوربین‌های معمولی از Rolling Shutter استفاده می‌شود. در این حالت خطوط تصویر به صورت ترتیبی خوانده می‌شوند و اگر جسم در حال حرکت باشد تصویر دچار اعوجاج می‌شود.

اما در Global Shutter تمام پیکسل‌ها به طور همزمان نوردهی می‌شوند. بنابراین حتی اگر جسم با سرعت بالا حرکت کند تصویر بدون اعوجاج ثبت می‌شود.

این ویژگی در کاربردهای زیر بسیار مهم است:

• خطوط تولید سریع
• بازرسی قطعات در حال حرکت
• رباتیک صنعتی
• سیستم‌های Pick and Place
• بازرسی روی نوار نقاله

به همین دلیل تقریباً تمام دوربین‌های حرفه‌ای Machine Vision از Global Shutter استفاده می‌کنند.

رزولوشن و کیفیت تصویر

رزولوشن این دوربین برابر است با:

4096 × 2160

این مقدار تقریباً معادل 8.9 مگاپیکسل است.

رزولوشن بالا مزایای زیادی دارد:

• امکان مشاهده جزئیات بسیار کوچک
• افزایش دقت سیستم‌های اندازه‌گیری
• امکان بازرسی قطعات پیچیده
• تشخیص بهتر عیوب سطحی

برای مثال در صنایع الکترونیک که باید ترک‌های بسیار کوچک روی بردهای PCB شناسایی شوند، رزولوشن بالا اهمیت زیادی دارد.





اندازه پیکسل و تاثیر آن بر کیفیت تصویر

اندازه پیکسل در این سنسور برابر است با:

3.45 میکرومتر

اندازه پیکسل یکی از مهم‌ترین پارامترهای سنسور است زیرا بر موارد زیر تاثیر می‌گذارد:

• حساسیت نوری
• نویز تصویر
• محدوده دینامیکی

پیکسل‌های بزرگ‌تر نور بیشتری جذب می‌کنند و بنابراین در شرایط نوری ضعیف عملکرد بهتری دارند. در مقابل پیکسل‌های کوچک‌تر رزولوشن بالاتری ارائه می‌دهند.

اندازه 3.45 میکرومتر تعادل خوبی بین این دو ایجاد کرده است.

نرخ فریم (Frame Rate)

نرخ فریم یکی از پارامترهای مهم در انتخاب دوربین صنعتی است.

در نسخه جدید این دوربین حداکثر نرخ فریم برابر است با:

13.7 فریم بر ثانیه در رزولوشن کامل

این مقدار برای بسیاری از کاربردهای صنعتی مناسب است، به خصوص در مواردی که:

• رزولوشن بالا مهم‌تر از سرعت بسیار زیاد است
• قطعات با سرعت متوسط حرکت می‌کنند
• سیستم بازرسی نیاز به پردازش دقیق دارد

در نسخه قدیمی‌تر این دوربین نرخ فریم 13 fps اعلام شده بود.

محدوده دینامیکی و SNR

دو پارامتر مهم در کیفیت تصویر عبارتند از:

Dynamic Range

Signal to Noise Ratio

در این دوربین:

Dynamic Range ≈ 70.8 dB

SNR ≈ 39.8 dB

محدوده دینامیکی بالا باعث می‌شود دوربین بتواند همزمان جزئیات نواحی روشن و تاریک تصویر را ثبت کند.

این ویژگی در محیط‌هایی با نور غیر یکنواخت بسیار مهم است.

محدوده نوردهی (Exposure)

این دوربین از دو حالت نوردهی پشتیبانی می‌کند:

Ultra Short Exposure

Standard Exposure

محدوده نوردهی:

1 میکروثانیه تا 10 ثانیه

نوردهی بسیار کوتاه (در حد میکروثانیه) برای ثبت اجسام بسیار سریع استفاده می‌شود.

فرمت‌های خروجی تصویر

دوربین از فرمت‌های متنوعی پشتیبانی می‌کند.

در نسخه مونوکروم:

Mono8

Mono10

Mono12

در نسخه رنگی:

Bayer RG

RGB

BGR

YUV

این تنوع باعث می‌شود دوربین با بسیاری از نرم‌افزارهای پردازش تصویر سازگار باشد.





ارتباط GigE

یکی از ویژگی‌های مهم این دوربین استفاده از Gigabit Ethernet است.

مزایای این رابط:

• کابل شبکه استاندارد
• طول کابل تا 100 متر
• نصب آسان
• امکان استفاده در شبکه صنعتی

GigE یکی از پرکاربردترین استانداردهای ارتباطی در دوربین‌های صنعتی است.

ورودی و خروجی دیجیتال

این دوربین دارای چندین خط I/O است که برای ارتباط با تجهیزات صنعتی استفاده می‌شوند.

از جمله:

• ورودی اپتوایزوله
• خروجی اپتوایزوله
• I/O دوطرفه

این خطوط برای مواردی مانند:

• تریگر دوربین
• هماهنگی با سنسورها
• کنترل نورپردازی

استفاده می‌شوند.

مصرف انرژی

مصرف انرژی این دوربین بسیار پایین است.

در نسخه جدید:

حدود 2.3 وات برای مدل مونوکروم

حدود 2.4 وات برای مدل رنگی

همچنین دوربین از PoE پشتیبانی می‌کند.

طراحی مکانیکی

ابعاد دوربین بسیار جمع و جور است:

29 × 29 × 42 میلی‌متر

وزن آن نیز حدود 100 گرم است.

این طراحی کوچک باعث می‌شود نصب آن در فضاهای محدود بسیار آسان باشد.

شرایط محیطی

این دوربین برای محیط‌های صنعتی طراحی شده است.

دمای کاری:

منفی 10 تا مثبت 50 درجه سانتی‌گراد

درجه حفاظت:

IP40

نرم‌افزار و سازگاری

این دوربین با نرم‌افزار MVS (Machine Vision Software) شرکت Hikrobot سازگار است.

همچنین از استانداردهای زیر پشتیبانی می‌کند:

GigE Vision

GenICam

به همین دلیل می‌توان آن را با بسیاری از نرم‌افزارهای بینایی ماشین استفاده کرد.

کاربردهای صنعتی دوربین

این دوربین در صنایع مختلف کاربرد دارد، از جمله:

بازرسی قطعات الکترونیکی

کنترل کیفیت محصولات

صنایع دارویی

سیستم‌های لجستیک

خواندن بارکد

بازرسی بسته‌بندی

رباتیک صنعتی

رزولوشن بالا و کیفیت تصویر مناسب باعث شده این دوربین در کاربردهای دقیق بسیار محبوب باشد.





تفاوت نسخه‌های 2020 و 2023

در نسخه جدید این دوربین چند بهبود مهم وجود دارد:

افزایش فریم‌ریت

کاهش مصرف انرژی

ابعاد کوچکتر

بهبود محدوده دمای کاری

افزایش محدوده گین

این تغییرات باعث شده نسخه جدید برای کاربردهای صنعتی پیشرفته مناسب‌تر باشد.

جمع‌بندی

دوربین Hikrobot MV‑CH089‑10GM/GC یک دوربین صنعتی قدرتمند با رزولوشن بالا است که برای بسیاری از کاربردهای بینایی ماشین مناسب است.

مزایای اصلی این دوربین:

رزولوشن بالا

سنسور قدرتمند Sony

شاتر گلوبال

پشتیبانی از GigE

مصرف انرژی کم

طراحی جمع و جور

اگر در حال طراحی یک سیستم بینایی ماشین هستید که نیاز به دقت بالا و کیفیت تصویر مناسب دارد، این دوربین می‌تواند یکی از گزینه‌های بسیار مناسب باشد.

انتخاب صحیح دوربین صنعتی می‌تواند تاثیر مستقیمی بر عملکرد کل سیستم داشته باشد و مدل MV‑CH089 یکی از گزینه‌های قابل اعتماد در این حوزه محسوب می‌شود.
