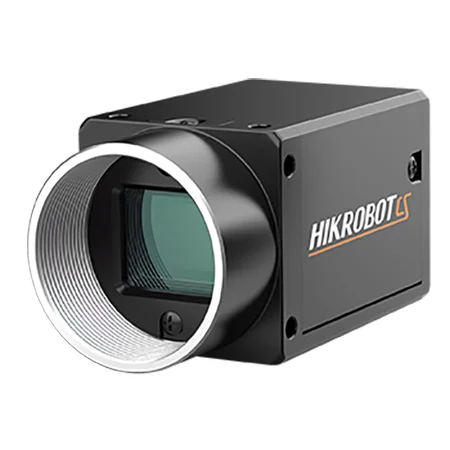

دوربین‌های نسل دوم سری CS Hikrobot: راهنمای جامع برای مهندسان بینایی ماشین

می‌دانید، گاهی اوقات وقتی یک قطعه الکترونیکی کوچک را در دست می‌گیریم، نمی‌توانیم تصور کنیم که چه پیچیدگی‌هایی پشت آن نهفته است. اما در دنیای صنعت مدرن، چشم‌هایی هستند که این پیچیدگی‌ها را در کسری از ثانیه درک می‌کنند؛ این چشم‌ها همان دوربین‌های بینایی ماشین هستند. من به عنوان کسی که سال‌هاست در این حوزه فعالیت می‌کنم، شاهد تحولات عظیمی بوده‌ام، اما کمتر محصولی توانسته است هیجان امروز من را به اندازه معرفی دوربین‌های نسل دوم سری CS شرکت Hikrobot برانگیزد.

این دوربین‌ها صرفاً یک به‌روزرسانی ساده نیستند؛ آن‌ها جهشی کوانتومی در دقت، سرعت و انعطاف‌پذیری سیستم‌های بازرسی صنعتی محسوب می‌شوند. در این راهنمای جامع، قصد داریم سفری عمیق به قلب این فناوری‌های پیشرفته داشته باشیم، از معماری داخلی سنسورها گرفته تا الگوریتم‌های پردازشی که آن‌ها را به قهرمانان خطوط تولید تبدیل کرده است. اگر آماده‌اید تا با یکی از نوآورانه‌ترین سری‌های دوربین در بازار آشنا شوید، کمربندها را ببندید، زیرا این محتوا برای شماست!

بخش ۱: Hikrobot – معمار اکوسیستم اتوماسیون هوشمند

قبل از آنکه وارد جزئیات فنی سری CS شویم، لازم است بدانیم این نوآوری‌ها از کجا نشأت می‌گیرند. شرکت Hikrobot (زیرمجموعه کمپانی بزرگ Hikvision) خود را نه فقط به عنوان یک تولیدکننده سخت‌افزار، بلکه به عنوان یک طراح کامل اکوسیستم برای اتوماسیون هوشمند معرفی می‌کند.

چشم‌انداز Hikrobot فراتر از تولید سنسورها و لنزهاست. آن‌ها در تلاشند تا با ارائه پلتفرم‌های جامع، کار را برای مهندسان آسان کنند. این تلاش‌ها در قالب محصولات چندگانه خود را نشان می‌دهند:

1. پلتفرم VisionMaster: نرم‌افزاری قدرتمند که مدیریت و پیکربندی سیستم‌های بینایی ماشین را تسهیل می‌کند.

2. PlantMirror: راه‌حلی برای شبیه‌سازی دیجیتال (Digital Twin) که به کاربران اجازه می‌دهد قبل از استقرار فیزیکی، فرآیندهای خود را بهینه‌سازی کنند.

این رویکرد اکوسیستمی تضمین می‌کند که دوربین‌های سری CS به خوبی با سایر اجزای خط تولید (مانند کنترلرها، ربات‌ها و سیستم‌های رباتیک موبایل – AMR) یکپارچه شوند. همانطور که در وب‌سایت رسمی آن‌ها ذکر شده است: “Hikrobot متعهد به ارائه راه‌حل‌های بینایی ماشین با کارایی بالا و قابل اعتماد است که نیازهای متنوع صنایع را برآورده می‌سازد.”  این تعهد، هسته اصلی هر محصول جدید آن‌ها، به ویژه سری CS، را تشکیل می‌دهد.

بخش ۲: مرور کلی سری CS – تکامل از نسل اول تا درخشش نسل دوم

سری CS (Camera Standard) Hikrobot همیشه به عنوان یک راه‌حل مقرون‌به‌صرفه و در عین حال باکیفیت در بازار شناخته شده بود. این سری به دلیل اندازه جمع‌وجور و سازگاری بالا با نیازهای عمومی بازرسی، جایگاه ویژه‌ای در میان کاربران پیدا کرد.

چرا نسل دوم؟ درک نیاز به ارتقاء

صنعت هرگز منتظر نمی‌ماند. تقاضا برای سرعت بالاتر، وضوح بیشتر و محیط‌های عملیاتی سخت‌تر، سازندگان را وادار به نوآوری می‌کند. نسل اول سری CS عالی بود، اما نسل دوم با تمرکز بر دقت سنسور، توان پردازش داخلی و پایداری حرارتی وارد میدان شد.

تفاوت اصلی: اگر نسل اول بیشتر بر روی استانداردهای صنعتی متکی بود، نسل دوم با ادغام الگوریتم‌های پیشرفته پردازش تصویر درون تراشه دوربین (On-chip Processing)، تلاش می‌کند تا حجم داده‌های ارسالی به کامپیوتر میزبان را کاهش داده و زمان تأخیر (Latency) را به حداقل برساند. این یک تغییر پارادایم از دوربین به عنوان حسگر ساده به دوربین به عنوان یک پردازشگر لبه (Edge Processor) است.





بخش ۳: قلب تپنده – ویژگی‌های کلیدی نسل دوم سری CS

حالا وقت آن است که زیپ این جعبه جادویی را باز کنیم و نگاهی دقیق به نوآوری‌هایی بیندازیم که نسل دوم سری CS را متمایز می‌کند. این پیشرفت‌ها نتیجه تحقیق و توسعه (R&D) فشرده و بهبودهای بنیادین در مدیریت تولید هستند.

۳.۱. طراحی ظاهری و استحکام مکانیکی

یکی از اولین چیزهایی که در سری جدید توجه را جلب می‌کند، طراحی ظاهری بهبود یافته است. این طراحی جدید صرفاً برای زیبایی نیست؛ بلکه برای عملکرد بهتر در محیط‌های صنعتی چالش‌برانگیز است.

محدوده دمای کاری گسترده: یکی از نکات برجسته، افزایش تحمل حرارتی است. این دوربین‌ها اکنون می‌توانند در محدوده دمایی بسیار گسترده‌ای، از ۳۰- تا ۶۰+ درجه سانتی‌گراد، به طور قابل اعتماد کار کنند. این ویژگی حیاتی است، به‌ویژه برای کاربردهای خارج از سالن‌های کاملاً کنترل‌شده یا در نزدیکی منابع حرارتی در خطوط تولید.

۳.۲. سنسورهای CMOS با عملکرد فوق‌العاده

انتخاب سنسور، خون جاری در رگ‌های یک دوربین بینایی ماشین است. Hikrobot در نسل دوم، با دقت به سراغ بهترین‌های بازار رفته است:

• سنسورهای STARVIS سونی: این سنسورها به خاطر حساسیت فوق‌العاده بالایشان در نور کم مشهور هستند. برای کاربردهایی که نیاز به تصاویر واضح در شرایط نوری نامطلوب دارند (مثلاً در داخل محفظه‌هایی که دید کمی دارند)، STARVIS یک موهبت است.

• سنسورهای Pregius سونی: این خانواده سنسورها، که اغلب از تکنولوژی Global Shutter بهره می‌برند، برای جلوگیری از اعوجاج ناشی از حرکت (Motion Artifacts) ضروری هستند. اگر بخواهیم با سرعت بالا از اجسامی که در حال حرکت هستند عکس بگیریم، Pregius تضمین می‌کند که هر پیکسل در همان لحظه زمانی مشخص نوردهی شده است.

۳.۳. قدرت پردازش تصویر داخلی (On-Board Processing)

اینجاست که سری CS واقعاً می‌درخشد. دوربین‌های جدید دارای مجموعه‌ای از الگوریتم‌های پیشرفته پردازشی هستند که مستقیماً روی سخت‌افزار دوربین اجرا می‌شوند. این کار بار روی CPU اصلی سیستم را کاهش داده و سرعت کلی بازرسی را افزایش می‌دهد.

• کاهش نویز دو بعدی (2D Noise Reduction): برای حذف نویزهای ناخواسته که می‌تواند باعث تفسیر اشتباه در الگوریتم‌های تشخیص شود.

• فشرده‌سازی بدون اتلاف (Lossless Compression): این امکان به دوربین اجازه می‌دهد داده‌ها را فشرده کند بدون اینکه اطلاعات حیاتی از بین برود.

• تصحیح سایه لنز (LSC – Lens Shading Correction): مشکل رایج تار شدن کناره‌های تصویر به دلیل تفاوت در میزان نوردهی لنز را به صورت خودکار و درون سخت‌افزاری برطرف می‌کند.

• ماتریس تصحیح رنگ (CCM – Color Correction Matrix) و جدول تبدیل سه بعدی (3D LUT): این ابزارها برای کاربردهای نیازمند دقت رنگ بالا حیاتی هستند. برای مثال، در بازرسی مواد دارویی یا مواد غذایی، اطمینان از اینکه رنگ نمایش داده شده دقیقاً همان رنگ واقعی است، اهمیت بالایی دارد. 3D LUT اجازه می‌دهد نگاشت‌های رنگی بسیار پیچیده‌ای اعمال شود.

۳.۴. رابط‌ها و سازگاری بی‌نظیر

در حوزه بینایی ماشین، قابلیت اتصال (Interoperability) کلید موفقیت است. دوربین‌های سری CS این موضوع را جدی گرفته‌اند:

• سازگاری با استاندارد GenICam: این استاندارد به دوربین اجازه می‌دهد تا از طریق یک زبان مشترک با طیف وسیعی از نرم‌افزارهای شخص ثالث ارتباط برقرار کند. این یعنی شما دیگر اسیر یک اکوسیستم نرم‌افزاری بسته نیستید.

• ادغام با نرم‌افزارهای پیشرو: این دوربین‌ها به صورت بی‌درز با موتورهای بینایی محبوب مانند Euresys Open eVision و MVTec HALCON سازگار هستند. این موضوع فرآیند توسعه را برای مهندسانی که از قبل با این ابزارها آشنا هستند، بسیار ساده می‌کند.

۳.۵. قابلیت‌های کنترلی و تصویربرداری پیشرفته

سری CS مجموعه‌ای کامل از قابلیت‌های کنترلی را ارائه می‌دهد که انعطاف‌پذیری سیستم را افزایش می‌دهد:

• ROI (Region of Interest): امکان تعریف ناحیه مورد نظر برای پردازش، که باعث کاهش حجم داده و افزایش سرعت می‌شود.

• Binning و Decimation: تکنیک‌هایی برای ترکیب اطلاعات پیکسل‌ها (Binning) یا حذف پیکسل‌ها (Decimation) به منظور افزایش حساسیت (در Binning) یا کاهش رزولوشن و افزایش سرعت (در Decimation).

• Reverse Image: انعکاس تصویر در صورت نیاز برای تطبیق با چیدمان اپتیکی سیستم.

۳.۶. انعطاف‌پذیری در تریگرینگ (Triggering)

زمان‌بندی دقیق فریم‌برداری برای هر کاربردی ضروری است. سری CS سه حالت اصلی تریگرینگ را پشتیبانی می‌کند:

1. تریگر سخت‌افزاری (Hardware Trigger): دقیق‌ترین روش، که در آن سیگنال خارجی (مثلاً از یک سنسور مجاورت) مستقیماً به دوربین ارسال می‌شود.

2. تریگر نرم‌افزاری (Software Trigger): فعال‌سازی از طریق ارسال دستور از کامپیوتر میزبان.

3. حالت Free Run: دوربین به طور مداوم و با حداکثر نرخ فریم خود تصویربرداری می‌کند، که برای ثبت وقایع سریع مناسب است.

۳.۷. گواهی‌نامه‌های جهانی

برای اطمینان از اینکه این تجهیزات در بازارهای جهانی قابل استفاده هستند و استانداردهای ایمنی را رعایت می‌کنند، سری CS دارای گواهی‌نامه‌های CE، FCC و RoHS است، که نشان‌دهنده تعهد Hikrobot به کیفیت و انطباق با مقررات محیط زیستی و ایمنی است.







بخش ۴: مدل‌های پرطرفدار سری CS – جزئیاتی فراتر از حد انتظار

این سری شامل مدل‌های متنوعی است که با سنسورهای مختلف (از جمله سنسورهای مونونوکروم و رنگی) عرضه می‌شوند تا تقریباً برای هر نیازی پاسخی داشته باشند. در اینجا مروری بر چند نمونه پرکاربرد داریم:

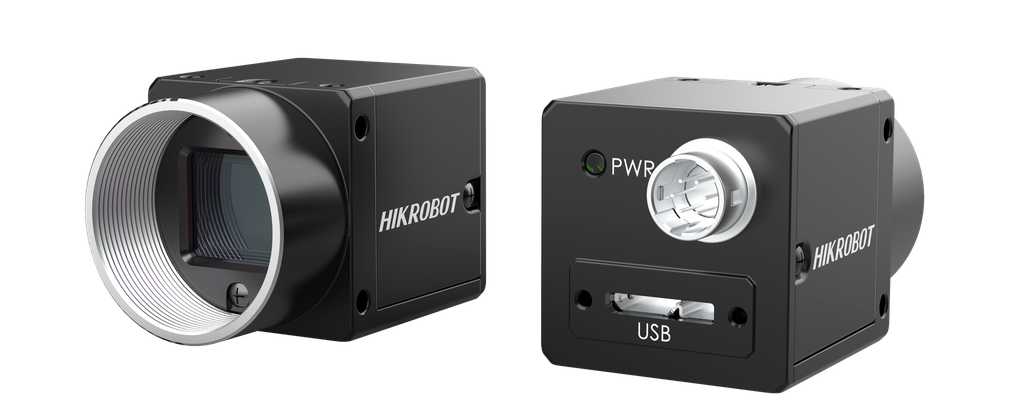

نکته فنی: تفاوت بین مدل‌های G (معمولاً GigE Vision) و M (اغلب مدل‌های سریع‌تر یا USB 3.0) در معماری انتقال داده است. GigE Vision برای فواصل طولانی و سیستم‌های بزرگتر ایده‌آل است، در حالی که USB 3.0 پهنای باند بسیار بالایی را در فواصل کوتاه‌تر ارائه می‌دهد.

بخش ۵: مقایسه با رقبای اصلی – چرا Hikrobot؟

در بازار بینایی ماشین، غول‌هایی مانند Basler، FLIR و IDS حضور دارند. رقابت در این بازار بسیار فشرده است، اما Hikrobot با استراتژی هوشمندانه‌ای توانسته جایگاه خود را تثبیت کند.



 اگرچه Basler و FLIR سابقه طولانی‌تری دارند و در بازارهای بسیار خاص (مانند تصویربرداری حرارتی یا سنسورهای خاص) پیشرو هستند، Hikrobot توانسته است با ارائه قابلیت‌های پردازش تصویر پیشرفته داخلی (ISP) که معمولاً در سری‌های گران‌تر یافت می‌شوند، در کنار قیمت‌گذاری تهاجمی، یک برتری قاطع در ارائه بهترین ارزش در برابر هزینه ایجاد کند. اگر تیم شما نیازمند ویژگی‌هایی مانند 3D LUT و LSC در یک دوربین GigE استاندارد است، سری CS یک انتخاب استثنایی خواهد بود.

بخش ۶: کاربردهای صنعتی – جایی که دقت اهمیت دارد

دوربین‌های نسل دوم سری CS به دلیل تعادل بین عملکرد و قیمت، در طیف وسیعی از صنایع نفوذ کرده‌اند.

۶.۱. کنترل کیفیت در تولید الکترونیک (PCB Inspection)

در بازرسی بردهای مدار چاپی (PCB)، نیاز به وضوح بالا برای دیدن اتصالات ریز و عدم وجود لحیم‌کاری‌های ناقص (Solder Joint Defects) حیاتی است.

مثال: استفاده از مدل‌های ۱۲ مگاپیکسلی با نرخ فریم مناسب، همراه با الگوریتم تصحیح سایه لنز (LSC)، تضمین می‌کند که حتی لبه‌های برد که از نور کمتری برخوردارند، به درستی بازرسی شوند. دقت رنگ (CCM) برای اطمینان از صحت رنگ اجزای سطحی نیز بسیار مهم است.

۶.۲. رباتیک و Pick & Place با سرعت بالا

در سیستم‌های رباتیک که نیاز به گرفتن اشیاء متحرک (Bin Picking) یا هدایت بازوی ربات (Guidance) دارند، تأخیر (Latency) و وضوح در لحظه ضبط، تعیین‌کننده است.

استفاده از تریگر سخت‌افزاری با دوربین‌های CS که از سنسورهای Pregius (با Global Shutter) بهره می‌برند، تضمین می‌کند که داده‌های دریافتی کاملاً همگام با حرکت جسم هستند.

۶.۳. کاربردهای پزشکی و آزمایشگاهی

اگرچه کاربردهای پزشکی نیازمند گواهی‌نامه‌های خاص هستند، اما دقت رنگ و کاهش نویز سری CS آن را برای برخی کاربردهای تصویربرداری آزمایشگاهی (مانند شمارش سلول‌ها یا بازرسی اسلایدهای میکروسکوپی با رزولوشن متوسط) ایده‌آل می‌سازد. توانایی اعمال 3D LUT برای افزایش کنتراست در مناطق خاص تصویر، بسیار مفید است.

۶.۴. لجستیک و بازرسی بسته‌بندی

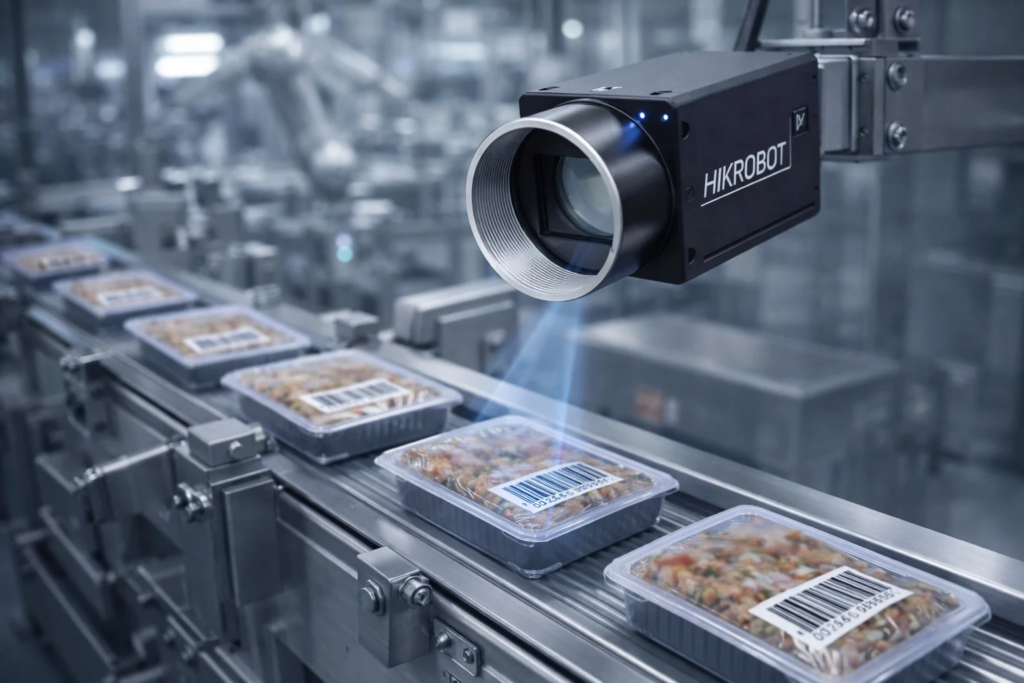

در انبارهای مدرن، خواندن سریع و دقیق بارکدها (2D Data Matrix و QR Code) از روی تسمه‌های نقاله متحرک با سرعت بالا، یک چالش است. دوربین‌های سری CS با نرخ فریم بالا و قابلیت‌های پردازش تصویر داخلی، می‌توانند بارکد را حتی در سرعت‌های بالا رمزگشایی و اعتبارسنجی کنند.

بخش ۷: ملاحظات کلیدی در ادغام (Integration) سیستم

انتخاب یک دوربین پیشرفته تنها نیمی از مسیر است. برای دستیابی به حداکثر پتانسیل سری CS، توجه به سه عامل کلیدی در کنار دوربین ضروری است: لنز، نورپردازی و کابل‌کشی.

۷.۱. انتخاب لنز مناسب

انتخاب لنز باید بر اساس دو پارامتر اصلی صورت گیرد: فاصله کاری (Working Distance – WD) و اندازه میدان دید (Field of View – FOV) مورد نیاز.

زمانی که رزولوشن دوربین $R$ مگاپیکسل و اندازه پیکسل سنسور $p$ میکرومتر باشد، اولویت اصلی تعیین رزولوشن فضایی (Spatial Resolution) مورد نیاز برای تفکیک دقیق جزئیات قطعه است.

برای محاسبه اندازه واقعی هر پیکسل روی قطعه کار (بر حسب میلی‌متر بر پیکسل)، می‌توان از رابطه زیر استفاده کرد:

$$\text{Resolution (mm/pix)} = \left( \frac{\text{WD (mm)}}{\text{Focal Length (mm)}} \right) \times p (\text{mm})$$

(نکته: در این فرمول دقت کنید که واحد $p$ نیز باید به میلی‌متر تبدیل شود)

در دوربین‌های سری CS که طیف وسیعی از سنسورها (از ۱/۲.۵ تا ۱ اینچ) را پوشش می‌دهند، انتخاب لنز مناسب بسیار حیاتی است. توصیه می‌شود حتماً از لنزهای صنعتی باکیفیت (با مانت C-Mount یا F-Mount) که با رزولوشن سنسور همخوانی دارند، استفاده کنید. این امر برای جلوگیری از افت وضوح (Blur) در کناره‌های تصویر ضروری است؛ زیرا الگوریتم LSC تنها افت روشنایی (Vignetting) را اصلاح می‌کند و نمی‌تواند ضعف اپتیکی یا تاری لبه‌ها را جبران نماید.

۷.۲. اهمیت نورپردازی (Illumination)

حتی بهترین دوربین‌ها نیز در تاریکی کور هستند. در سری CS، با توجه به ویژگی کاهش نویز داخلی، نورپردازی نباید فقط قوی باشد، بلکه باید یکنواخت باشد.

• برای سطوح بازتابنده: استفاده از نورهای ساختاریافته یا نور پس‌زمینه (Backlighting) برای جداسازی بهتر اجسام.

• برای سطوح مات: استفاده از نورهای Dome یا Ring با کیفیت بالا برای پوشش کامل منطقه مورد نظر و بهره‌گیری از قابلیت‌های CCM.

۷.۳. نرم‌افزار و پروتکل‌های ارتباطی

همانطور که اشاره شد، سازگاری GenICam اجازه می‌دهد از ابزارهای استاندارد مانند HALCON یا Open eVision استفاده کنید. اطمینان حاصل کنید که درایورهای GenICam مورد نیاز برای اتصال به این پلتفرم‌ها بر روی سیستم میزبان نصب شده‌اند. در مورد مدل‌های GigE، استفاده از کارت‌های شبکه با کیفیت بالا و تنظیم صحیح پارامترهای Jumbo Frame می‌تواند عملکرد انتقال داده را به حداکثر برساند.





بخش ۸: مطالعه موردی فرضی – بازرسی دقیق در خط تولید قطعات الکترونیکی

فرض کنید در یک کارخانه تولید قطعات کوچک برای صنعت خودرو هستیم و با چالش بازرسی کیفیت لحیم‌کاری و مونتاژ روی بردهای کنترل ECU مواجه‌ایم.

چالش: قطعات باید با سرعت بالا (مثلاً ۲۰ میلی‌ثانیه برای هر بازرسی) بررسی شوند، و نیاز به تشخیص عیوب بسیار ریز (زیر ۱۰۰ میکرومتر) وجود دارد. خط تولید دارای نوسانات دمایی جزئی است.

راه‌حل پیشنهادی: استفاده از دوربین MV-CS050-60GC (۵ مگاپیکسل، ۶۰ فریم بر ثانیه، رنگی) به همراه یک لنز ماکرو با کیفیت بالا.

1. دقت زمانی: نرخ فریم ۶۰ FPS به ما اجازه می‌دهد تا با استفاده از یک سنکرون‌سازی دقیق (Hardware Trigger)، تصویربرداری را در بهترین لحظه ممکن انجام دهیم.

2. پردازش داخلی: ما از قابلیت 3D LUT برای افزایش شدید کنتراست در نواحی ریز لحیم‌کاری‌ها استفاده می‌کنیم، حتی قبل از ورود تصویر به نرم‌افزار HALCON. این کار دقت الگوریتم‌های تشخیص عیب ما را در همان نرم‌افزار افزایش می‌دهد.

3. پایداری: دمای محیط کارخانه در طول روز بین ۲۰ تا ۴۵ درجه سانتی‌گراد متغیر است. محدوده دمایی گسترده دوربین CS تضمین می‌کند که کارایی سنسور در طول شیفت کاری تغییر نکند.

نتیجه فرضی: با استفاده از این پیکربندی، نرخ پذیرش غلط (False Acceptance Rate – FAR) به میزان قابل توجهی کاهش یافت، زیرا دوربین به لطف پردازش داخلی، اطلاعات دقیق‌تری را به نرم‌افزار اصلی ارسال می‌کرد و در عین حال، به دلیل استفاده از پلتفرم GenICam، فرآیند توسعه الگوریتم‌های پیشرفته‌تر در HALCON با سرعت پیش رفت.

بخش ۹: جمع‌بندی و نگاهی به آینده

دوربین‌های نسل دوم سری CS Hikrobot نمونه‌ای عالی از این هستند که چگونه یک شرکت می‌تواند با سرمایه‌گذاری استراتژیک در R&D، محصولات قدرتمندی را ارائه دهد که نه تنها نیازهای فعلی بازار را برآورده کنند، بلکه استانداردهای جدیدی را نیز تعریف نمایند.

این نسل، پل ارتباطی مستحکمی بین دوربین‌های با کاربری عمومی و سیستم‌های فوق تخصصی است. با ادغام هوشمندانه سخت‌افزار (سنسورهای برتر) و نرم‌افزار (الگوریتم‌های داخلی)، Hikrobot به مهندسان اجازه می‌دهد تا سیستم‌های بینایی ماشین سریع‌تر، دقیق‌تر و با قابلیت اطمینان بالاتر بسازند، بدون اینکه بودجه‌های عظیمی صرف شود.

آینده بینایی ماشین به سمت Edge Computing و پردازش هوشمند در نزدیکی منبع داده حرکت می‌کند. سری CS با معماری داخلی خود، یک قدم مهم در این مسیر برداشته است.

جمع‌بندی نهایی: دوربین‌های نسل دوم سری CS Hikrobot یک پیشنهاد بسیار ارزشمند برای کسانی هستند که به دنبال تلفیق قدرت پردازش داخلی، سنسورهای نسل جدید و سازگاری نرم‌افزاری گسترده در یک پکیج مقرون‌به‌صرفه می‌باشند.

برای کسب اطلاعات بیشتر، مشاهده دیتاشیت‌های دقیق مدل‌های مختلف و برنامه‌ریزی برای ادغام در سیستم خود، توصیه می‌کنم به وب‌سایت رسمی Hikrobot مراجعه کرده و یا با توزیع‌کنندگان معتبر محصولات بینایی ماشین در منطقه خود تماس حاصل فرمایید.
