چگونه فناوری لنز مایع در حال متحول کردن خواندن بارکد است

تکامل فناوری فوکوس خودکار

نسل جدید لنز مایع، فناوری فوکوس خودکار را در دسترس‌تر و کارآمدتر کرده و پیشرفت چشمگیری در کاربردهای بینایی ماشین ایجاد کرده است. این لنزها اکنون به‌عنوان راه‌حلی برتر برای طیف گسترده‌ای از چالش‌های صنعتی و اتوماسیون، از جمله خواندن بارکد، مرتب‌سازی بسته‌ها، بازرسی کیفیت و رباتیک شناخته می‌شوند. توانایی آن‌ها در تطبیق سریع با فواصل مختلف کانونی، آن‌ها را به یک فناوری انقلابی در صنایعی تبدیل کرده است که نیاز به سرعت، دقت و دوام بالا دارند.

چالش‌های انتخاب لنز مناسب

انتخاب لنز مناسب گامی حیاتی در راه‌اندازی هر سیستم خواندن بارکد است. لنزی که در یک شرایط عملکرد عالی دارد، ممکن است در محیطی دیگر مناسب نباشد، زیرا عواملی مانند شرایط نوری، فاصله شیء تا دوربین و اندازه منطقه‌ای که باید ثبت شود متفاوت هستند.

لنزها نور بازتاب‌شده از یک شیء را به سمت حسگر دوربین هدایت می‌کنند. تصویر زمانی در فوکوس قرار دارد که هر نقطه از شیء به‌عنوان یک نقطه واضح روی حسگر ثبت شود. اما برای دستیابی به این وضوح، باید لنزی را انتخاب کرد که ویژگی‌های اپتیکی مناسب داشته باشد، زیرا هر طراحی و ماده‌ای نور را به‌طور متفاوتی شکسته و متمرکز می‌کند.

معیارهای کلیدی در انتخاب لنز:

• فاصله کانونی – فاصله بین لنز و حسگر دوربین هنگام فوکوس بر روی شیء.
• فاصله کاری – فاصله بین شیء و لنز.
• میدان دید (FoV) – محدوده‌ای که از طریق لنز دوربین قابل مشاهده است.
• اندازه دیافراگم – مقدار نوری که لنز به داخل دوربین عبور می‌دهد و بر عمق میدان تأثیر می‌گذارد.

در گذشته، انتخاب لنز به معنای سازش بین این عوامل بود، اما فناوری لنز مایع بسیاری از این محدودیت‌ها را از بین برده است، زیرا می‌تواند به‌صورت لحظه‌ای و بدون حرکت مکانیکی فوکوس را تنظیم کند.

تطبیق‌پذیری لنزهای مایع در محیط‌های صنعتی

در محیط‌های صنعتی و اتوماسیون، فاصله کاری و میدان دید به‌طور مداوم تغییر می‌کند. برای مثال، خوانندگان بارکد باید بسته‌هایی با اندازه‌های مختلف را که با سرعت بالا روی نوار نقاله حرکت می‌کنند، اسکن کنند. در چنین شرایطی، یک لنز با فوکوس ثابت کارایی لازم را ندارد.

در گذشته، برای تنظیم فوکوس، لنزها باید به‌صورت دستی تغییر مکان داده می‌شدند یا لنزهایی با فاصله کانونی متفاوت جایگزین می‌شدند. این فرآیند نه‌تنها باعث پیچیدگی مکانیکی می‌شد، بلکه زمان و هزینه‌های عملیاتی را نیز افزایش می‌داد.

اما لنزهای مایع، با تنظیم انحنای سطح خود از طریق جریان الکتریکی، امکان تغییر فوکوس را بدون نیاز به هیچ حرکت مکانیکی فراهم می‌کنند و این تحولی اساسی در سیستم‌های بینایی ماشین است.

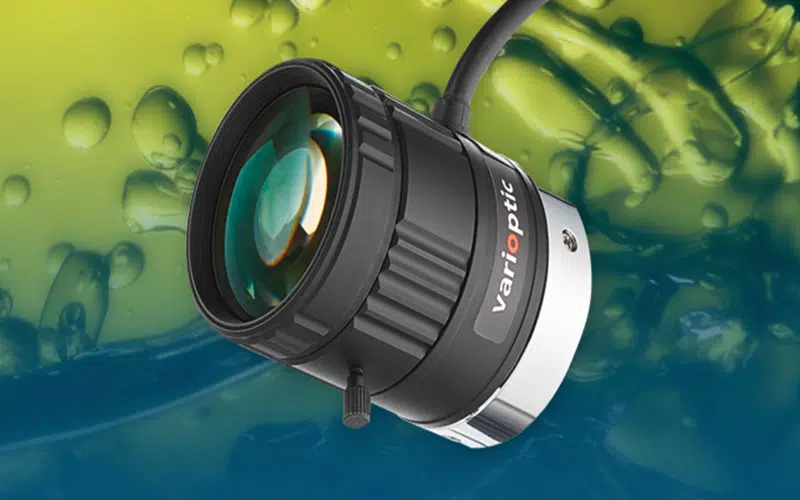

لنزهای مایع چگونه کار می‌کنند؟

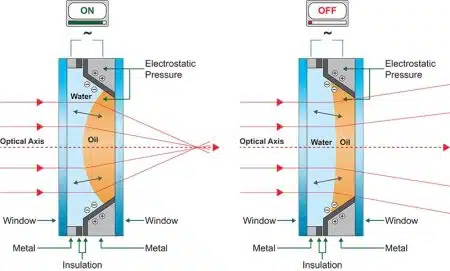

لنزهای مایع بر اساس پدیده‌ای به نام الکترووتینگ (Electrowetting) کار می‌کنند. در این فناوری، جریان الکتریکی انحنای سطح یک مایع اپتیکی را تغییر داده و فاصله کانونی لنز را تنظیم می‌کند.

اجزای اصلی لنز مایع:

یک لنز مایع از یک سلول پر از مایع اپتیکی (معمولاً روغن یا آب) تشکیل شده است. هنگامی که یک میدان الکتریکی اعمال می‌شود، مایع تغییر شکل می‌دهد و شعاع انحنای لنز تغییر می‌کند. این فرآیند، فوکوس خودکار لحظه‌ای را بدون نیاز به هیچ قطعه متحرکی امکان‌پذیر می‌سازد.

ویژگی‌های کلیدی لنزهای مایع:

• سرعت بالا – لنزهای مایع می‌توانند در عرض چند میلی‌ثانیه فوکوس را تنظیم کنند، که برای سیستم‌های اسکن سریع بارکد ایده‌آل است.
• دوام بالا – بدون قطعات متحرک، این لنزها بسیار مقاوم‌تر از لنزهای مکانیکی سنتی هستند.
• ابعاد کوچک – نبود مکانیزم‌های حرکتی، امکان ساخت دوربین‌های کوچک‌تر و سبک‌تر را فراهم می‌کند.
• مقاومت در برابر لرزش و ضربه – در محیط‌های صنعتی که لرزش زیاد است، لنزهای مکانیکی می‌توانند از فوکوس خارج شوند، اما لنزهای مایع بدون حرکت مکانیکی، همیشه در فوکوس باقی می‌مانند.

مزایای لنزهای مایع در خواندن بارکد

1. خواندن سریع‌تر و دقیق‌تر بارکد

اسکنرهای بارکد مجهز به لنزهای مایع می‌توانند در لحظه، فاصله کانونی را متناسب با اندازه و فاصله بسته تنظیم کنند. این قابلیت، میزان خطاهای اسکن را کاهش داده و سرعت عملیات انبارداری و لجستیک را افزایش می‌دهد.

2. دوربین‌های کوچک‌تر و سبک‌تر

در سیستم‌های قدیمی، لنزهای دارای فوکوس خودکار به موتورها و قطعات متحرک مکانیکی نیاز داشتند، که باعث افزایش وزن و حجم دوربین می‌شد. لنزهای مایع این پیچیدگی را حذف کرده و دوربین‌های صنعتی را بسیار جمع‌وجورتر کرده‌اند.

3. افزایش دوام و عمر مفید

لنزهای مکانیکی سنتی معمولاً پس از 100,000 سیکل تنظیم فوکوس دچار فرسودگی می‌شوند، اما لنزهای مایع بیش از 50 میلیون سیکل تنظیم فوکوس را تحمل می‌کنند.

4. مقاومت در برابر ضربه و لرزش

در محیط‌های صنعتی، دستگاه‌ها اغلب در معرض لرزش‌های شدید هستند، که می‌تواند فوکوس لنزهای مکانیکی را مختل کند. اما لنزهای مایع بدون قطعات متحرک، کاملاً مقاوم در برابر این لرزش‌ها هستند.

5. عملکرد کاملاً بی‌صدا

هرچند در محیط‌های صنعتی سر و صدا معمولاً مسئله‌ای نیست، اما در برخی کاربردها مانند تصویربرداری پزشکی، عملکرد بدون صدا یک مزیت کلیدی محسوب می‌شود.

کاربردهای صنعتی لنزهای مایع

1. سیستم‌های اسکن و پردازش بسته‌های پستی

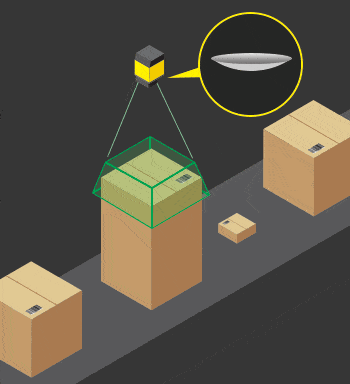

در انبارها و مراکز توزیع، بسته‌ها با اندازه‌های متفاوت روی نوار نقاله حرکت می‌کنند. لنزهای مایع به بارکدخوان‌ها اجازه می‌دهند تا بدون نیاز به تغییر دوربین یا لنز، فوراً فوکوس را تنظیم کنند.

2. بازرسی بردهای مدار چاپی (PCB)

بردهای الکترونیکی معمولاً دارای ناهمواری‌های ظریفی هستند که می‌تواند روی فوکوس تأثیر بگذارد. لنزهای مایع می‌توانند فوکوس را در لحظه تنظیم کرده و دقت فرآیند بازرسی را افزایش دهند.

3. تصویربرداری پزشکی و دوربین‌های لاپاروسکوپی

در جراحی‌های کم‌تهاجمی، دوربین‌های لاپاروسکوپی باید در لحظه بین ساختارهای مختلف بدن فوکوس خود را تنظیم کنند. لنزهای مایع دقت و سرعت تصویربرداری را در این کاربردها افزایش می‌دهند.

4. پهپادها و سیستم‌های نقشه‌برداری

پهپادها می‌توانند با استفاده از لنزهای مایع، هنگام تغییر ارتفاع یا زاویه پرواز، به‌سرعت فوکوس را تنظیم کرده و تصاویر واضح‌تری ثبت کنند.

آینده فناوری لنزهای مایع

با رشد صنعت بینایی ماشین و اتوماسیون، لنزهای مایع نقشی کلیدی در بهبود دقت و کارایی سیستم‌های تصویربرداری خواهند داشت. شرکت‌هایی که از این فناوری در سیستم‌های خواندن بارکد و بازرسی کیفیت خود استفاده می‌کنند، عملکرد سریع‌تر، هزینه‌های نگهداری کمتر و دقت بالاتر را تجربه خواهند کرد.

منبع: How Liquid Lens Technology is Changing Barcode Reading
