دوربین line scan یا دوربین اسکن خطی چیست؟
دوربین اسکن خطی چیست؟ نوعی دستگاه تصویربرداری تخصصی هستند که در طیف گسترده ای از کاربردهای صنعتی و علمی استفاده می شوند. بر خلاف دوربین های اسکن منطقه ای سنتی که یک تصویر کامل را…
دوربین اسکن خطی چیست؟ نوعی دستگاه تصویربرداری تخصصی هستند که در طیف گسترده ای از کاربردهای صنعتی و علمی استفاده می شوند. بر خلاف دوربین های اسکن منطقه ای سنتی که یک تصویر کامل را در یک نوردهی واحد ضبط می کنند، دوربین های اسکن خطی تصاویر را یک ردیف (یا خطی) از پیکسل ها در یک زمان ضبط می کنند. این امر آنها را به ویژه برای کاربردهایی مناسب می کند که در آن اشیاء به طور مداوم حرکت می کنند، مانند خطوط تولید، نوار نقاله ها یا سایر محیط هایی که نیاز به بازرسی با سرعت بالا و وضوح بالا دارند.
در این پست وبلاگی، ما اصول اولیه دوربین های اسکن خطی، کاربردهای آنها، مزایا و نحوه عملکرد آنها را بررسی خواهیم کرد. همچنین به دوربین های اسکن خطی هایک ربات، یکی از تولیدکنندگان پیشرو در این حوزه، و بررسی ویژگی های خاص، فناوری و محصولات آنها نیز خواهیم پرداخت.
دوربین اسکن خطی چیست؟
دوربین اسکن خطی نوعی دوربین است که تصاویر را یک خط از پیکسل ها در یک زمان ضبط می کند. به جای ضبط یک تصویر 2 بعدی کامل در یک عکس (مانند دوربین اسکن منطقه ای)، دوربین اسکن خطی به طور مداوم یک تصویر 1 بعدی (یک خط از پیکسل ها) را ضبط می کند زیرا شیء از دوربین عبور می کند. تصویر نهایی با دوختن ردیف های متوالی تصاویر 1 بعدی ساخته می شود که در نهایت یک تصویر کامل 2 بعدی را تشکیل می دهد.
نحوه عملکرد دوربین اسکن خطی چیست؟
دوربین های اسکن خطی با استفاده از یک آرایه سنسور خطی کار می کنند. این آرایه معمولاً شامل یک ردیف واحد از آشکارسازهای نور حساس (پیکسل ها) است. با حرکت یک شی نسبت به دوربین یا بالعکس، دوربین یک خط از پیکسل ها را در یک زمان ضبط می کند. حرکت شیء تضمین می کند که هر خطی بعدی با یک بخش متفاوت از شی مطابقت دارد و سپس دوربین می تواند این خطوط را در یک تصویر کامل مونتاژ کند.
یک جزء حیاتی این فرآیند هماهنگی بین دوربین و حرکت شیء است. اگر شیء خیلی سریع حرکت کند یا دوربین خیلی کند ضبط کند، تصویر نهایی تحریف خواهد شد. بنابراین، هماهنگی دقیق و زمان بندی برای عملکرد صحیح دوربین های اسکن خطی ضروری است.
کاربردهای کلیدی دوربین اسکن خطی چیست؟
دوربین های اسکن خطی در طیف گسترده ای از صنایع برای اهداف مختلف استفاده می شوند. برخی از رایج ترین کاربردها عبارتند از:
1-بازرسی صنعتی در صنایعی مانند تولید و الکترونیک، از دوربین های اسکن خطی برای کنترل کیفیت و بازرسی استفاده می شود. آنها می توانند عیوب را تشخیص دهند، ابعاد را اندازه گیری کنند و سطوح را برای ناهنجاری ها بازرسی کنند. به عنوان مثال، در تولید برد مدار الکترونیکی، از دوربین های اسکن خطی می توان برای بازرسی اتصالات لحیم کاری و قرارگیری قطعات با سرعت بالا استفاده کرد.

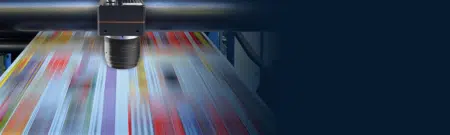

2-بازرسی وب در صنایع کاغذ، نساجی و پلاستیک، از دوربین های اسکن خطی برای بازرسی وب استفاده می شود، جایی که مواد پیوسته به صورت رول یا ورق تولید می شوند. دوربین اطمینان می دهد که مواد عاری از عیوب مانند پارگی، سوراخ یا نقص سطحی هستند.
3-صنعت غذا و نوشیدنی دوربین های اسکن خطی نیز به طور گسترده در صنعت غذا و نوشیدنی برای اهداف مرتب سازی و بازرسی استفاده می شوند. به عنوان مثال، در خطوط فرآوری مواد غذایی، این دوربین ها می توانند میوه ها، سبزیجات و سایر محصولات را از نظر اندازه، شکل و کیفیت بازرسی کنند.
4-داروسازی در صنعت داروسازی، از دوربین های اسکن خطی برای بازرسی بسته بندی، برچسب ها و اطمینان از قرارگیری صحیح قرص ها در بسته های تاول استفاده می شود. آنها به حفظ استانداردهای بالای ایمنی و دقت در بسته بندی دارو کمک می کنند.
5-اسکن سند دوربین های اسکن خطی اغلب در کاربردهای اسکن سند با سرعت بالا استفاده می شوند. به دلیل توانایی ضبط تصاویر پیوسته با وضوح بالا، آنها برای دیجیتالی کردن حجم زیادی از اسناد به سرعت و دقیق ایده آل هستند.
6-بازرسی سطح از دوربین های اسکن خطی در صنایعی که کیفیت سطح بسیار مهم است، مانند تولید ورق های فلزی، شیشه و سایر مواد استفاده می شود. دوربین ها به شناسایی عیوب سطحی مانند خراش، فرورفتگی یا لکه کمک می کنند.
مزایای دوربین اسکن خطی چیست؟
دوربین های اسکن خطی نسبت به دوربین های اسکن منطقه ای سنتی، به ویژه در برخی کاربردها، چندین مزیت دارند. این مزایا عبارتند از:
1-وضوح بالا از آنجایی که دوربین های اسکن خطی یک خط از پیکسل ها را در یک زمان ضبط می کنند، می توانند به وضوح بسیار بالایی دست یابند. این امر به ویژه در کاربردهایی مفید است که جزئیات دقیق مهم هستند، مانند بازرسی الکترونیک یا اسکن سند.
2-تصویربرداری مداوم دوربین های اسکن خطی برای کاربردهایی که در آن اشیاء به طور مداوم حرکت می کنند، مانند نوار نقاله، ایده آل هستند. آنها حتی با سرعت بالا می توانند تصاویر با کیفیت بالا ضبط کنند و آنها را برای محیط های با توان عملیاتی بالا مناسب می کنند.
3-عدم اعوجاج تصویر در دوربین های اسکن منطقه ای سنتی، ممکن است به دلیل انحنای لنز یا عوامل دیگر اعوجاج رخ دهد. در دوربین های اسکن خط، تصویر خط به خط ساخته می شود و خطر اعوجاج را به حداقل می رساند و نمایش دقیق تری از شی را ارائه می دهد.
4-استفاده کارآمد از نور از آنجایی که دوربین های اسکن خطی فقط یک خط را در یک زمان ضبط می کنند، به نور کمتری نسبت به دوربین های اسکن منطقه ای نیاز دارند. این امر آنها را برای محیط هایی با نور محدود یا جایی که کنترل نور دشوار است مناسب می کند.
5-مقیاس پذیری دوربین های اسکن خطی را می توان به راحتی برای اندازه های مختلف شی یا وضوح ها مقیاس کرد. با تنظیم سرعت شی یا دوربین، کاربران می توانند وضوح مورد نظر را بدون نیاز به تغییرات قابل توجه در تنظیمات به دست آورند.
چالش های دوربین اسکن خطی چیست
با وجود مزایای بسیاری، دوربین های اسکن خطی نیز با چالش های خاصی مواجه هستند:
1-همگام سازی یکی از بزرگترین چالش های دوربین های اسکن خطی، اطمینان از همگام سازی صحیح بین دوربین و جسم متحرک است. اگر زمان بندی خاموش باشد، تصویر نهایی ممکن است تحریف شده یا ناقص باشد.
2-روشنایی در حالی که دوربین های اسکن خطی از نظر نور کارآمد هستند، آنها نیاز به نور ثابت و یکنواخت در کل میدان دید دارند. نور نامنظم می تواند منجر به تصویر ناهموار و تشخیص عیوب یا ناهنجاری ها را دشوار کند.
3-تنظیم پیچیده در مقایسه با دوربین های اسکن منطقه ای، دوربین های اسکن خطی اغلب نیاز به تنظیم پیچیده تری دارند، به ویژه از نظر نور و همگام سازی. این می تواند پیاده سازی آنها را دشوارتر کند، به ویژه برای کاربرانی که تازه با این فناوری آشنا هستند.
دوربین های اسکن خطی هایک ربات: مروری کلی

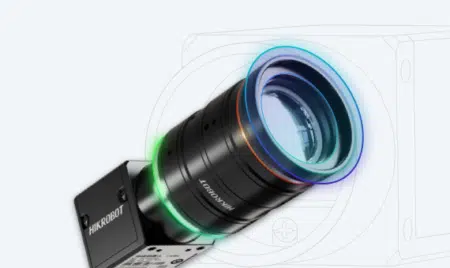

Hikrobot یک ارائه دهنده پیشرو محصولات بینایی ماشین، از جمله دوربین های اسکن خطی است. این شرکت طیف گسترده ای از دوربین های با عملکرد بالا را برای کاربردهای صنعتی و تجاری ارائه می دهد. دوربین های اسکن خطی Hikrobot به دلیل قابلیت اطمینان، دقت و سهولت استفاده شناخته شده هستند و آنها را به انتخاب محبوب برای صنایعی که نیاز به تصویربرداری با سرعت بالا و وضوح بالا دارند تبدیل می کند.
دوربین های اسکن خطی Hikrobot در کاربردهایی مانند بازرسی وب، اتوماسیون صنعتی و بازرسی سطح، از جمله موارد دیگر استفاده می شوند. دوربین های این شرکت به دلیل فناوری نوآورانه، طراحی قوی و کیفیت تصویر استثنایی شناخته شده هستند.
ویژگی های کلیدی دوربین های اسکن خطی هایک ربات
دوربین های اسکن خطی Hikrobot با طیف وسیعی از ویژگی ها طراحی شده اند تا نیازهای کاربردهای صنعتی مدرن را برآورده کنند. برخی از ویژگی های کلیدی عبارتند از:
1-وضوح بالا دوربین های اسکن خطی Hikrobot وضوح بالایی را ارائه می دهند، با مدل هایی که تا 16000 پیکسل در هر خط را ارائه می دهند. این امر آنها را برای کاربردهایی که نیاز به بازرسی های دقیق یا تصویربرداری با کیفیت بالا دارند مناسب می کند.
2-سرعت بالا دوربین های اسکن خطی Hikrobot برای تصویربرداری با سرعت بالا طراحی شده اند. آنها می توانند تصاویر را با نرخ تا 200 کیلوهرتز ضبط کنند و آنها را برای کاربردهایی که در آن اشیاء به سرعت حرکت می کنند، مانند نوار نقاله یا خطوط تولید، ایده آل می کنند.
3-رابط های پیشرفته دوربین های Hikrobot از رابط های پیشرفته مانند GigE Vision و Camera Link پشتیبانی می کنند و انتقال سریع داده ها و ادغام آسان در سیستم های موجود را تضمین می کنند.
4-فناوری شاتر جهانی دوربین های اسکن خطی Hikrobot از فناوری شاتر جهانی استفاده می کنند که کل خط را به طور همزمان ضبط می کند و تاری حرکت را کاهش می دهد و حتی زمانی که اشیاء با سرعت بالا حرکت می کنند، تصاویر واضح را تضمین می کند.
5-طراحی مقاوم دوربین های Hikrobot با مواد درجه صنعتی ساخته شده اند و آنها را برای استفاده در محیط های سخت مناسب می کنند. آنها برای مقاومت در برابر لرزش، گرد و غبار و نوسانات دما طراحی شده اند و عملکرد قابل اعتماد در شرایط چالش برانگیز را تضمین می کنند.
خط تولید: دوربین اسکن خطی هایک ربات
هایک ربات طیف متنوعی از دوربین های اسکن خط را برای پاسخگویی به صنایع و کاربردهای مختلف ارائه می دهد. در اینجا برخی از سری های محصول قابل توجه هستند:

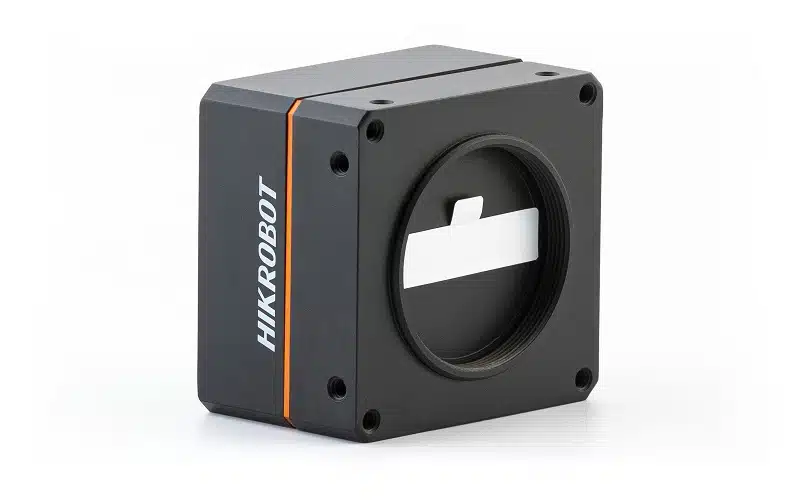

1-سری MV-LS سری MV-LS خط پرچمدار دوربین های اسکن خطی Hikrobot است. این دوربین ها برای بازرسی صنعتی با عملکرد بالا طراحی شده اند و وضوح هایی از 2048 تا 16384 پیکسل در هر خط را ارائه می دهند. آنها نرخ فریم بالا و نویز پایین را ارائه می دهند و آنها را برای کاربردهای خواستار مانند بازرسی وب و تشخیص عیوب سطح ایده آل می کنند.
2-سری MV-CL سری MV-CL بر ارائه راه حل های مقرون به صرفه بدون به خطر انداختن کیفیت تصویر یا عملکرد متمرکز است. این دوربین ها برای کاربردهایی مانند اسکن سند، بازرسی نیمه هادی و بازرسی مواد غذایی مناسب هستند.
ویژگی های کلیدی دوربین اسکن خطی هایک ربات
دوربین های اسکن خطی Hikrobot با طیف وسیعی از ویژگی ها طراحی شده اند تا نیازهای کاربردهای صنعتی مدرن را برآورده کنند. برخی از ویژگی های کلیدی عبارتند از:
1-دوربین های اسکن خطی GigE Vision دوربین های اسکن خطی GigE Vision Hikrobot برای انتقال سریع داده ها از طریق شبکه های اترنت طراحی شده اند. آنها وضوح بالا و نرخ فریم را ارائه می دهند و آنها را برای اتوماسیون صنعتی و وظایف بازرسی با سرعت بالا مناسب می کنند.
2-دوربین های اسکن خط دوگانه Hikrobot همچنین دوربین های اسکن خطی دوگانه را ارائه می دهد که به طور همزمان دو خط از پیکسل ها را ضبط می کنند. این امر کیفیت کلی تصویر را افزایش می دهد و خطر از دست دادن عیوب یا ناهنجاری ها را کاهش می دهد، به ویژه در کاربردهایی که اشیاء با سرعت بسیار بالا حرکت می کنند.
کاربردهای دوربین های اسکن خطی هایک ربات
دوربین های اسکن خطی Hikrobot در طیف متنوعی از صنایع و کاربردها استفاده می شوند، از جمله:
1-بازرسی وب دوربین های Hikrobot در کاربردهای بازرسی وب برای نظارت بر مواد مانند کاغذ، پلاستیک یا منسوجات برای عیوب استفاده می شوند. وضوح بالا و سرعت این دوربین ها آنها را برای بازرسی مواد طولانی و پیوسته ایده آل می کند.
2-بازرسی سطح در صنایعی مانند تولید فلز، از دوربین های Hikrobot برای بازرسی سطوح برای عیوب یا نقص استفاده می شود. وضوح بالای آنها تضمین می کند که حتی کوچکترین عیوب نیز قابل تشخیص هستند.
3-صنعت غذا و نوشیدنی دوربین های اسکن خطی Hikrobot به طور گسترده در صنعت غذا و نوشیدنی برای مرتب سازی، درجه بندی و بازرسی محصولاتی مانند میوه ها، سبزیجات و کالاهای بسته بندی شده استفاده می شوند.
4-بازرسی الکترونیک و نیمه هادی دوربین های Hikrobot در صنعت الکترونیک برای بازرسی بردهای مدار چاپی (PCB)، قطعات و ویفرهای نیمه هادی استفاده می شوند. وضوح بالا و دقت این دوربین ها تضمین می کند که حتی کوچکترین عیوب نیز قابل تشخیص هستند و به حفظ استانداردهای بالای کیفیت کمک می کنند.
چرا دوربین های اسکن خطی هایک ربات را انتخاب کنید؟
1-فناوری پیشرفته هایک ربات به تعهد خود در زمینه نوآوری و فناوری پیشرفته معروف است. دوربین های اسکن خطی آنها آخرین پیشرفت ها در فناوری سنسور، پروتکل های انتقال داده و پردازش تصویر را ادغام می کنند و اطمینان می دهند که کاربران بهترین عملکرد را در برنامه های خود دریافت می کنند.
2-قابلیت اطمینان و دوام دوربین های Hikrobot برای مقاومت در برابر سختی های محیط های صنعتی ساخته شده اند. آنها برای استفاده طولانی مدت طراحی شده اند، با مواد و اجزاء قوی که عملکرد قابل اعتماد حتی در شرایط سخت را تضمین می کنند.
3-طیف گسترده ای از محصولات هایک ربات طیف گسترده ای از دوربین های اسکن خطی را ارائه می دهد و اطمینان می دهد که برای هر کاربردی راه حلی وجود دارد. خواه به سرعت بالا، وضوح بالا یا یک گزینه مقرون به صرفه نیاز داشته باشید، هایک ربات محصولی دارد که نیازهای شما را برآورده می کند.
4-شبکه پشتیبانی جهانی هایک ربات دارای شبکه جهانی مراکز پشتیبانی و خدمات است و اطمینان می دهد که مشتریان کمک مورد نیاز خود را دریافت می کنند، صرف نظر از اینکه در کجا هستند. این تعهد به خدمات مشتری هایک ربات را به یک شریک قابل اعتماد برای مشاغل در سراسر جهان تبدیل می کند.
نتیجه گیری
دوربین های اسکن خطی نقش مهمی در طیف وسیعی از صنایع، از تولید تا فرآوری مواد غذایی، ایفا می کنند و امکان بازرسی و کنترل کیفیت با سرعت بالا و وضوح بالا را فراهم می کنند. Hikrobot یک رهبر در این زمینه است و طیف گسترده ای از دوربین های اسکن خطی را ارائه می دهد که نیازهای صنایع و کاربردهای مختلف را برآورده می کند.
با تعهد خود به فناوری پیشرفته، طراحی قوی و کیفیت تصویر استثنایی، دوربین های اسکن خطی هایک ربات یک انتخاب قابل اعتماد برای کسب و کارهایی هستند که به دنبال بهبود فرآیندهای بازرسی خود و اطمینان از بالاترین استانداردهای کیفیت هستند.
خواه به دوربین با سرعت بالا برای اتوماسیون صنعتی یا یک راه حل با وضوح بالا برای بازرسی سطح نیاز داشته باشید، هایک ربات دوربین مورد نیاز شما را ارائه می دهد.
