دوربین‌های مادون قرمز سری CI هایک ربات: بررسی و جزئیات

دوربین‌های مادون قرمز (IR) ابزارهای قدرتمندی هستند که از تابش گرما برای ایجاد تصاویر استفاده می‌کنند. این تصاویر می‌توانند برای دیدن اشیاء و افرادی که در تاریکی یا در شرایط کم نور پنهان هستند، استفاده شوند. دوربین‌های مادون قرمز سری CI از هایک ربات طیف وسیعی از دوربین‌های حرارتی با کیفیت بالا را برای کاربردهای مختلف ارائه می‌کنند.

دوربین‌های مادون قرمز سری CI هایک ربات

دوربین مادون قرمز سری CI از یک آشکارساز غیر خنک شده اکسید وانادیم با حساسیت بالا استفاده می‌کند که در محدوده طول موج 8 تا 14 میکرومتر عمل می‌کند. این دوربین قادر است اطلاعات دمایی را تجسم کرده و ویژگی‌های دمایی اشیاء را اندازه‌گیری کند. همچنین می‌تواند نیازهای کاربردی جدید در صنایع انرژی‌های نو، قطعات خودرو، نیمه‌رساناهای الکترونیکی و سایر صنایع را برآورده کند.

توضیح ویژگی‌های دوربین‌های مادون قرمز هایک ربات

آشکارساز غیر خنک شده اکسید وانادیم: این نوع آشکارساز نیازی به سیستم خنک‌کننده ندارد و به طور معمول در دوربین‌های مادون قرمز صنعتی استفاده می‌شود.

محدوده طول موج 8 تا 14 میکرومتر: این محدوده طول موج برای اندازه‌گیری دمای اجسام مناسب است و به دوربین اجازه می‌دهد تا گرما را تشخیص دهد.

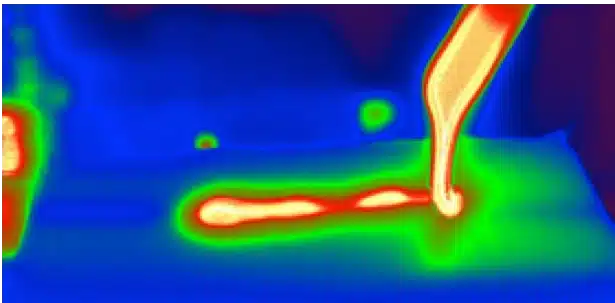

تجسم اطلاعات دمایی: دوربین قادر است اطلاعات دمایی را به صورت تصویر حرارتی نمایش دهد که به کاربران اجازه می‌دهد تا نواحی گرم و سرد را به راحتی تشخیص دهند.

اندازه‌گیری ویژگی‌های دمایی: دوربین می‌تواند دمای دقیق اشیاء را اندازه‌گیری کند که برای کنترل کیفیت، تشخیص مشکلات و سایر کاربردهای صنعتی مفید است.

کاربردهای صنعتی: دوربین برای صنایع نوظهور مانند انرژی‌های نو، قطعات خودرو و نیمه‌رساناها مناسب است و می‌تواند در فرآیندهای تولید، کنترل کیفیت و نگهداری پیش‌بینی شده استفاده شود.

از دیگر ویژگیهای آن میتوان به موارد زیر اشاره کرد:

ویژگی‌های غنی، مناسب برای سناریوهای صنعتی: دوربین دارای قابلیت‌ها و عملکردهای متنوعی است که آن را برای استفاده در محیط‌های صنعتی مناسب می‌سازد. این ویژگی‌ها می‌تواند شامل تنظیمات تصویر، کنترل نوردهی، پردازش تصویر، و سایر قابلیت‌های تخصصی باشد.

پشتیبانی از حالت‌های ماشه مختلف: دوربین قادر است با انواع مختلف سیگنال‌های ماشه کار کند، مانند ماشه نرم‌افزاری، ماشه سخت‌افزاری، ماشه خارجی و ماشه داخلی. این قابلیت به دوربین اجازه می‌دهد تا با سیستم‌های مختلف صنعتی هماهنگ شود.

خروجی‌های رویداد: دوربین می‌تواند اطلاعات مربوط به رویدادهای خاص را تولید کند، مانند تشخیص حرکت، تشخیص اشیاء یا تغییرات در تصویر. این اطلاعات را می‌توان برای کنترل سیستم‌های دیگر یا ثبت داده‌ها استفاده کرد.

قابل استفاده انعطاف‌پذیر در سناریوهای مختلف: به دلیل قابلیت‌ها و انعطاف‌پذیری بالا، دوربین می‌تواند در طیف گسترده‌ای از کاربردهای صنعتی استفاده شود، از جمله بازرسی کیفیت، کنترل فرآیند، نظارت و موارد دیگر.

سازگار با استاندارد  GigEVision، پشتیبانی از پروتکل  GenICam: این بدان معنی است که دوربین از استاندارد GigEVision پیروی می‌کند و از پروتکل GenICam استفاده می‌کند GigEVision  یک استاندارد صنعتی برای پردازش تصویر است که امکان پیکربندی و عملکرد دوربین‌های صنعتی را تسهیل می‌کند. GenICam یک رابط برنامه‌نویسی عمومی برای انواع دوربین‌ها است که امکان کنترل دوربین‌های مختلف با استفاده از یک رابط واحد را فراهم می‌کند.

قابلیت انتقال بدون تکرار تا 100 متر: دوربین می‌تواند داده‌ها را تا فاصله 100 متر بدون نیاز به تقویت‌کننده انتقال دهد. این ویژگی برای نصب دوربین در فواصل طولانی مفید است.

استفاده از رابط برنامه‌نویسی جهانی، سازگاری با طرف‌های سوم: دوربین از یک رابط برنامه‌نویسی استاندارد استفاده می‌کند که با نرم‌افزارهای مختلف سازگار است. این باعث می‌شود دوربین با سیستم‌های مختلف قابل استفاده باشد و ادغام آن با سایر تجهیزات آسان‌تر شود.

به طور خلاصه، دوربین مادون قرمز سری CI هایک ربات یک ابزار مفید برای اندازه‌گیری و تجزیه و تحلیل دمای اشیاء در صنایع مختلف است.

در ادامه به بررسی یکی از مدل‌های این سری دوربین می‌پردازیم :

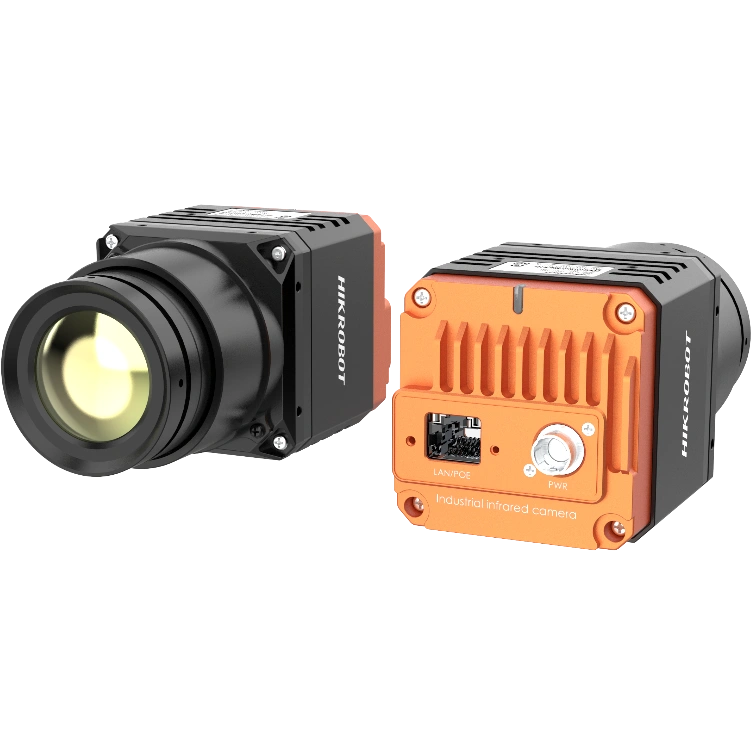

دوربین حرارتی  MV-CI003-GL-N6

معرفی  MV-CI003-GL-N6

MV-CI003-GL-N6 یکی از دوربین‌های حرارتی محبوب در بازار است. این دوربین از یک آشکارساز بدون خنک‌کننده اکسید وانادیوم با وضوح 0.3 مگاپیکسل استفاده می‌کند. دوربین از رابط GigE برای انتقال داده با سرعت بالا تا 100 متر استفاده می‌کند و با استانداردهای GigE Vision و GenICam سازگار است.

ویژگی های کلیدی دوربین‌های مادون قرمز هایک ربات

تصویربرداری حرارتی با کیفیت بالا: MV-CI003-GL-N6 تصاویری با کیفیت با وضوح 0.3 مگاپیکسل ارائه می‌دهد.

LWIR: این مخفف Long-Wave Infrared است. نشان می دهد که دوربین برای تشخیص تابش مادون قرمز در طیف طول موج بلندتر، به طور معمول بین 7 تا 14 میکرومتر طراحی شده است.

NETD کم: این دوربین دارای NETD (تفاوت دمای معادل نویز) <35 میلی کلوین است که به شما امکان می‌دهد جزئیات حرارتی ظریف را تشخیص دهید.

نرخ فریم بالا :MV-CI003-GL-N6 می‌تواند تصاویر را با نرخ 50 فریم در ثانیه ضبط کند که برای کاربردهای پویا ایده‌آل است.

رابط GigE: این دوربین از رابط GigE برای انتقال داده با سرعت بالا تا 100 متر استفاده می‌کند.

سازگاری :MV-CI003-GL-N6  با استانداردهای GigE Vision و GenICam سازگار است و با نرم‌افزارهای شخص ثالث مختلف سازگار است.

طراحی جمع و جور: این دوربین دارای طراحی جمع و جور با ابعاد 58 میلی متر × 58 میلی متر × 102.5 میلی متر است که آن را برای نصب در فضاهای محدود ایده‌آل می‌کند.

کاربردها

CI003  برای طیف گسترده‌ای از کاربردها، از جمله موارد زیر مناسب است:

بازرسی صنعتی: این دوربین می‌تواند برای شناسایی نقاط داغ در تجهیزات الکتریکی، نشت در لوله‌ها و سایر مشکلات مربوط به حرارت استفاده شود.

امنیت و مراقبت: MV-CI003-GL-N6  می‌تواند برای دید در شب، نظارت بر محیط و تشخیص اشیاء استفاده شود.

تحقیق و توسعه: این دوربین می‌تواند برای تجزیه و تحلیل حرارتی، تست مواد و آزمایشات علمی استفاده شود.

مزایا

MV-CI003-GL-N6 مزایای متعددی را ارائه می‌دهد، از جمله:

کیفیت تصویر بالا: این دوربین تصاویری با کیفیت بالا با جزئیات دقیق ارائه می‌دهد.

عملکرد قابل اعتماد: MV-CI003-GL-N6  یک دوربین قابل اعتماد است که می‌توان به طور مداوم از آن استفاده کرد.

استفاده آسان: این دوربین با استفاده از رابط کاربری ساده و نرم‌افزار قدرتمند به راحتی قابل استفاده است.

قیمت مناسب: MV-CI003-GL-N6 با توجه به ویژگی های خود، قیمت مناسبی دارد.

معایب

MV-CI003-GL-N6  چند معایب جزئی نیز دارد، از جمله:

محدوده دینامیکی محدود: این دوربین محدوده دینامیکی محدودی دارد که به معنای این است که ممکن است در شرایط نوری کم جزئیات را از دست بدهد.

مصرف برق نسبتاً بالا: MV-CI003-GL-N6 مصرف برق نسبتاً بالایی دارد که می تواند در استفاده های طولانی مدت مشکل ساز باشد.

برای درک بهتر چگونگی عملکرد این سری دوربین باید به سنسور آن نگاه دقیق تری کرد :

سنسور آشکارساز اکسید وانادیوم بدون خنک کننده( Vanadium Oxide Uncooled Detector)نوعی فناوری تصویربرداری حرارتی است که در دوربین‌های حرارتی استفاده می‌شود. این سنسورها قادر به تشخیص تابش مادون قرمز (IR) ساطع شده از اجسام هستند و آن را به سیگنال الکتریکی تبدیل می‌کنند که به تصاویر حرارتی قابل مشاهده تبدیل می‌شود.

چگونه کار می‌کند؟

این سنسورها از یک آرایه پیکسل تشکیل شده‌اند که هر پیکسل یک عنصر حساس به گرما است. هنگامی که تابش مادون قرمز به این پیکسل‌ها برخورد می‌کند، باعث تغییر مقاومت الکتریکی آنها می‌شود. این تغییرات مقاومت توسط الکترونیک داخلی پردازش شده و به سیگنال‌های ویدئویی تبدیل می‌شوند.

مزایای سنسور اکسید وانادیوم بدون خنک کننده

قیمت پایین: در مقایسه با سنسورهای خنک شده، این سنسورها بسیار ارزان‌تر هستند.

اندازه کوچک و وزن سبک: به دلیل عدم نیاز به سیستم خنک کننده، این سنسورها کوچک و سبک هستند.

مصرف انرژی کم: مصرف انرژی پایین‌تر به معنای عمر باتری طولانی‌تر برای دستگاه‌های قابل حمل است.

روشن بودن مداوم: نیازی به زمان گرم شدن ندارند و می‌توانند بلافاصله پس از روشن شدن استفاده شوند.

کاربردها

سنسورهای اکسید وانادیوم بدون خنک کننده در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرند، از جمله:

بازرسی صنعتی: تشخیص نقاط داغ، نشت و مشکلات حرارتی در تجهیزات.

نظارت بر محیط زیست: نظارت بر تغییرات دمایی، تشخیص آتش‌سوزی و کنترل آلودگی.

امنیت و نظارت: دید در شب، تشخیص نفوذ و نظارت بر محیط.

خودرو: سیستم‌های دید در شب، کنترل آب و هوا و تشخیص عابر پیاده.

کاربردهای پزشکی: تشخیص بیماری‌ها، تصویربرداری حرارتی بدن و جراحی.

محدودیت‌ها

با وجود مزایای فراوان، سنسورهای اکسید وانادیوم بدون خنک کننده دارای برخی محدودیت‌ها نیز هستند:

حساسیت کمتر: در مقایسه با سنسورهای خنک شده، حساسیت کمتری دارند.

وضوح تصویر پایین‌تر: تصاویر تولید شده توسط این سنسورها ممکن است وضوح کمتری نسبت به سنسورهای خنک شده داشته باشند.

سرعت پاسخگویی کمتر: این سنسورها ممکن است در مقایسه با سنسورهای خنک شده کندتر پاسخ دهند.

آینده سنسورهای اکسید وانادیوم بدون خنک کننده

با پیشرفت فناوری، انتظار می‌رود که سنسورهای اکسید وانادیوم بدون خنک کننده بهبود یافته و در آینده کاربردهای بیشتری پیدا کنند. افزایش حساسیت، وضوح تصویر و سرعت پاسخگویی از جمله مواردی است که در این زمینه مورد توجه قرار دارد.

نتیجه‌گیری

MV-CI003-GL-N6 یک دوربین حرارتی با کیفیت بالا و کارآمد است که برای طیف گسترده‌ای از کاربردها مناسب است. این دوربین تصاویری با کیفیت بالا با جزئیات دقیق ارائه می‌دهد و از رابط کاربری ساده و نرم‌افزار قدرتمندی برخوردار است.
