دوربین اسکن ناحیه سری CH هایکروبات (سری دوربین های پیشرفته)

دوربین اسکن منطقه ای سری CH هایک ربات

دوربین اسکن منطقه ای سری CH از دوربین هایی از سری دوربین صنعتی هایک ربات است که  برای کاربردها و توسعه با دقت بالا در صنایع مختلف از جمله پنل، نیمه هادی الکترونیکی، انرژی های نو و موارد دیگر طراحی شده است. این سری طیف گسترده ای از رابط های داده را شامل GigE، USB 3.0، 10 GigE، Camera Link و CoaXPress ارائه می دهد تا نیازهای مختلف برنامه را برآورده کند.

ویژگی های کلیدی دوربین اسکن منطقه ای سری CH

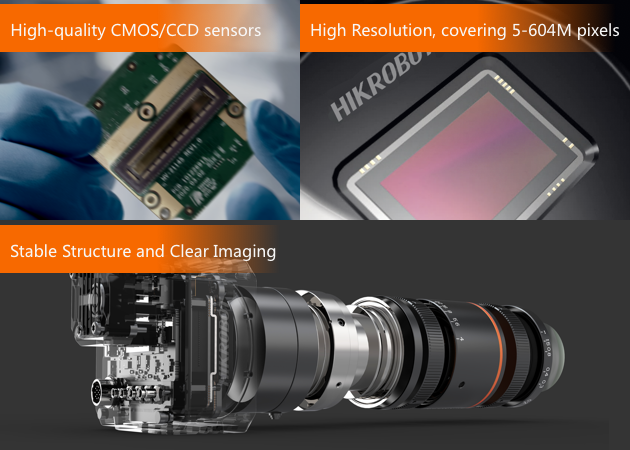

• رزولوشن بالا: این سری از دوربین ها طیف وسیعی از وضوح را از 5 تا 605 مگاپیکسل ارائه می دهد تا نیازهای مختلف وضوح بالا و نرخ فریم بالا را برآورده کند.
• مدل های خنک کننده: این سری از دوربین ها با مدل های خنک کننده فن یا TEC برای برآوردن نیازهای مختلف تصویربرداری ارائه می شوند.

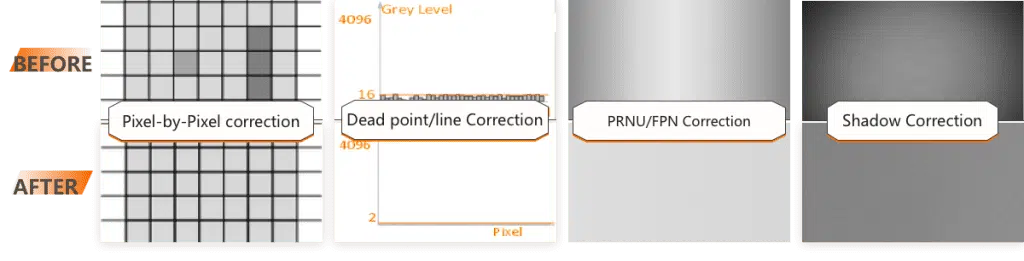

• کیفیت تصویر بالا: این سری از دوربین ها از الگوریتم های ISP داخلی برای اطمینان از خروجی تصویر ثابت و پایدار با وضوح بالا، نویز کم و رنگ دقیق استفاده می کنند.
• رابط های داده متعدد: این سری از دوربین ها طیف گسترده ای از رابط های داده را شامل GigE، USB 3.0، 10 GigE، Camera Link و CoaXPress ارائه می دهد تا نیازهای مختلف برنامه را برآورده کند.
• کاربردهای گسترده: این سری از دوربین ها برای طیف گسترده ای از کاربردها در صنایع مختلف از جمله پنل، نیمه هادی الکترونیکی، انرژی های نو و موارد دیگر ایده آل هستند.

مزایای استفاده از دوربین اسکن منطقه ای سری CH

• کیفیت تصویر عالی: این سری از دوربین ها تصاویری با کیفیت بالا با وضوح، نویز کم و رنگ دقیق ارائه می دهند.
• عملکرد قابل اعتماد: این سری از دوربین ها برای ارائه عملکرد قابل اعتماد در محیط های چالش برانگیز طراحی شده اند.
• انعطاف پذیری: این سری از دوربین ها طیف گسترده ای از گزینه ها را برای برآوردن نیازهای مختلف برنامه ارائه می دهد.
• مقرون به صرفه: این سری از دوربین ها با توجه به عملکرد و ویژگی های ارائه شده، ارزش بالایی را ارائه می دهند.

کاربردها

• بازرسی پنل: این سری از دوربین ها برای بازرسی پنل های LCD و OLED برای نقص استفاده می شود.
• نیمه هادی الکترونیکی: این سری از دوربین ها برای بازرسی ویفرها و سایر اجزای نیمه هادی برای نقص استفاده می شود.
• انرژی های نو: این سری از دوربین ها برای بازرسی سلول های خورشیدی و سایر اجزای انرژی های نو برای نقص استفاده می شود.
• تصویربرداری علمی: این سری از دوربین ها برای تصویربرداری علمی در زمینه هایی مانند میکروسکوپی، تلسکوپی و تصویربرداری پزشکی استفاده می شود.

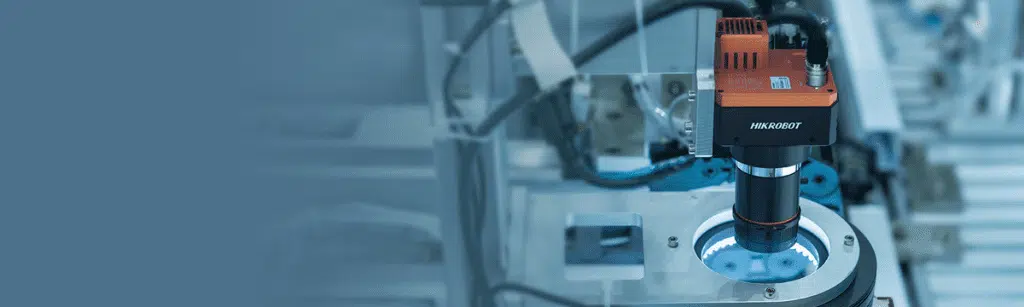

• رباتیک و اتوماسیون: این سری از دوربین ها برای هدایت ربات و سایر سیستم های اتوماسیون استفاده می شود.

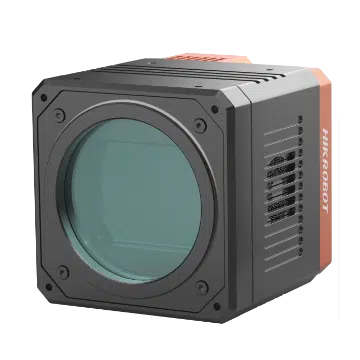

دوربین اسکن منطقه ای سری  CH سری MV-CH6040-10XM-M72-NF

مشخصات فنی

سنسور

نوع: CMOS

مدل: IMX411

اندازه پیکسل: 3.76 میکرومتر × 3.76 میکرومتر

اندازه سنسور: 66.7 میلی متر

شاتر: رولینگ شاتر

• رزولوشن
  • حداکثر:  28416 × 21280 پیکسل
  • فرمت پیکسل: تک رنگ 8/10/12/16 بیتی
• نرخ فریم:
  • حداکثر:  1.45 فریم در ثانیه در رزولوشن 28416 × 21280 تک رنگ 8 بیتی
• محدوده دینامیکی:  78.7 دسی بل
• نسبت سیگنال به نویز:  46.4 دسی بل
• گستره تقویت: 0تا 40 دسی بل
• زمان نوردهی: 15 میکروثانیه تا 1 ثانیه (604 مگاپیکسل)
• حالت نوردهی: خاموش/یکبار/مداوم، پشتیبانی از ریست رولینگ و گلوبال

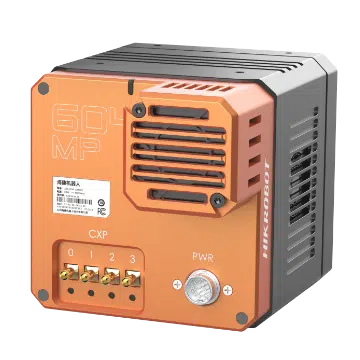

• رابط داده: CoaXPress
• ورودی/خروجی دیجیتال: کانکتور P10 12 پین شامل ورودی ایزوله نوری × 1 (لاین 0)، خروجی ایزوله نوری × 1 (لاین 1)، ورودی/خروجی دو جهته غیر ایزوله × 1 (لاین 2) و RS-232 × 1
• منبع تغذیه: 24ولت  DC
• مصرف برق: حدود 15 وات در 24 ولت  DC
• مشخصات مکانیکی:
  • مانت لنز:  M72، فاصله کانونی پشتی اپتیکال 19.55 میلی متر
  • ابعاد: 100 میلی متر × 100 میلی متر × 128.5 میلی متر
  • وزن: تقریبا 1.4 کیلوگرم
  • درجه حفاظت: IP40 (با نصب صحیح لنز و سیم کشی)
• مشخصات محیطی:
  • دمای عملکرد: 20 تا 35 درجه سانتیگراد
  • دمای کارکرد: 0 تا 50 درجه سانتیگراد
  • دمای نگهداری: -30  تا 80 درجه سانتیگراد
  • رطوبت: 20 تا 95 درصد رطوبت نسبی (بدون تراکم)
• مشخصات عمومی:
  • نرم افزار مشتری:  نرم افزار فریم گرابر مطابق با پروتکل  CoaXPress
  • سیستم عامل: ویندوز 64 بیتی 7/10/11 با حافظه 16 گیگابایت یا بالاتر
  • سازگاری: CoaXPress، GenlCam
  • گواهینامه ها: CE، RoHS، KC

ویژگی های کلیدی

رزولوشن بالا: 604 مگاپیکسلی برای تصاویر با جزئیات دقیق

محدوده دینامیکی بالا: 78.7دسی بل برای نمایش جزئیات در سطوح روشنایی مختلف

نسبت سیگنال به نویز بالا: 46.4دسی بل برای تصاویر با نویز کم

الگوریتم های ISP داخلی: برای بهبود کیفیت تصویر

رابط: CoaXPress برای انتقال داده با سرعت بالا

طراحی مقاوم: برای محیط های صنعتی

پشتیبانی از انواع فرمت های پیکسل:8/10/12/16 بیتی

پشتیبانی از حالت های مختلف نوردهی: خاموش/یکبار/مداوم

ورودی/خروجی دیجیتال: برای کنترل و همگام سازی با سایر دستگاه ها

نرم افزار فریم گرابر: برای ضبط و پردازش تصاویر

سازگاری با استانداردها: GenlCam وCoaXPress برای سهولت استفاده

با نگاهی به مشخصات فنی این دوربین به قدرت آن پی خواهید برد. عوامل زیر تعیین کننده ترین مزایای آن هستند.

سنسور دوربین

قلب این دوربین سنسور CMOS رولینگ شاتر مدل IMX411 است.این سنسور از 604 میلیون پیکسل تشکیل شده است که هر کدام 3.76 میکرومتر × 3.76 میکرومتر اندازه دارند.رولینگ شاتر نوعی مکانیزم شاتر در دوربین‌های دیجیتال است که در آن هر ردیف از پیکسل‌ها به طور متوالی در معرض نور قرار می‌گیرند. این در مقابل شاتر گلوبال است که در آن کل سنسور به طور همزمان در معرض نور قرار می‌گیرد.

نوردهی

برای ثبت بهترین تصویر نوردهی یکی از مهمترین عامل هاست به این صورت که نور به لنز دوربین برخورد می کند و از طریق آن بر روی سنسور متمرکز می شود.در سنسورهایی که رولینگ شاتر هستند اولین ردیف پیکسل‌ها در معرض نور قرار می‌گیرند و سیگنال‌های الکتریکی را تولید می‌کنند.شاتر به طور الکترونیکی به سمت پایین حرکت می‌کند و ردیف بعدی پیکسل‌ها را در معرض نور قرار می‌دهد.این فرآیند تا زمانی که تمام ردیف‌های پیکسل‌ها در معرض نور قرار گرفته و تصویر کامل شده باشد، ادامه می‌یابد.مقدار نوری که به هر پیکسل می رسد توسط زمان نوردهی تعیین می شود. در دوربین CH6050 زمان نوردهی را می توان از 15 میکروثانیه تا 1 ثانیه تنظیم کرد. همچنین حالت های مختلف نوردهی (خاموش، یکبار، مداوم) نیز در دسترس هستند.

رابط داده‌ها

رابط دادها از عوامل مهم در تعیین نرخ فریم تصاویر و همچنین انتقال داده ها به سرور هستند که در این سری دوربین تصاویر ضبط شده توسط سنسور از طریق رابط CoaXPress  به کامپیوتر منتقل می شوند. CoaXPress  یک رابط پرسرعت است که می تواند داده ها را با سرعت تا 10 گیگابیت در ثانیه منتقل کند. این امر به شما امکان می دهد تصاویر با وضوح بالا را با سرعت فریم بالا ضبط کنید.

پردازش تصاویر

قابلیت خنک‌کننده  TEC (termoelektrický chlazení):

این روش خنک‌سازی از اثر ترموالکتریک برای انتقال گرما از سنسور و سایر اجزای الکترونیکی به یک سینک گرما استفاده می‌کند.

• خنک‌کننده TEC مزایای مختلفی دارد، از جمله:
  • توانایی خنک‌سازی بسیار بالا
  • عملکرد بدون لرزش و ارتعاش
  • عمر طولانی

• با این حال، خنک‌کننده TEC معایبی نیز دارد، از جمله:
  • گران‌تر بودن
  • تولید گرما در سمت سینک گرما، که باید به طور جداگانه خنک شود

نکات مهم

برای استفاده از این دوربین به یک کامپیوتر با سیستم عامل ویندوز 64 بیتی 7/10/11 و 16 گیگابایت حافظه یا بالاتر نیاز دارید.

این دوربین با استانداردهای CoaXPress و GenlCam سازگار است.

این دوربین دارای گواهینامه های CE ،RoHS و KC است.

منبع:

هایک ربات
